Solarzellen Aufbau und Herstellung

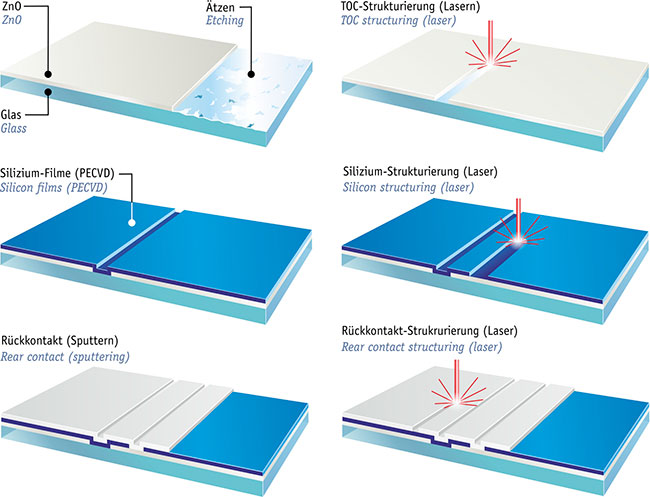

Herstellungsprozess einer Dünnschichtzelle in Schritten. ZnO etching,

Dünnschichtzelle. Wegen ihrer geringen Dicke sind Dünnschichtzellen sehr leicht, flexibel und können daher vielseitig in Photovoltaik Anlagen verwendet werden. Bei der Herstellung von Dünnschichtmodulen wechseln sich Beschichtung und Strukturierung ab. Je nach Fertigungsschritt sind es chemische oder mechanische Prozesse. Kunde: Solarpraxis.AG

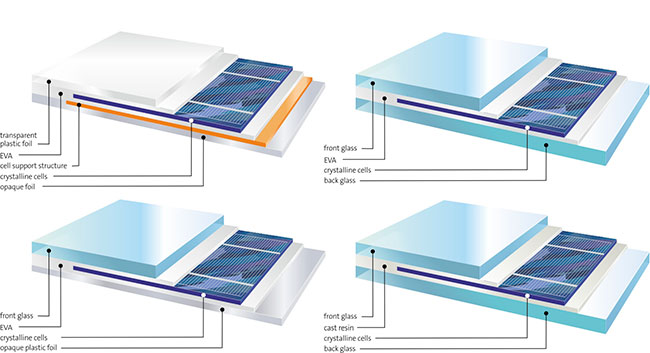

Schnitt Grafik Polykristalliner Solarzellen. Typ Folie: Transparente Folie, EVA, kristalline Zelle, Folie. Typ Glas-Folie: Frontglas, EVA, kristalline Zelle, Folie, Typ Glas-Glas: Frontglas, EVA, kristalline Zelle, Rückglas. Typ Glas-Resin-Glas: Frontglas, Resin, Zelle, Rückglas.

Aufbau kristalliner Solarzellen. Typen: Folie, Glas-Folie, Glas-Glas und Glas-Resin-Glas. Kunde: Solarpraxis.AG

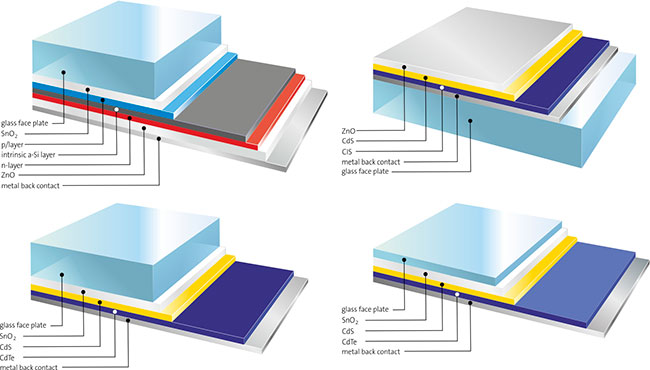

technische-Illustration, schnittgrafiken von Dünnschicht-Solarzellen.

Dünnschichtzelle. Aufbau. Kunde: Solarpraxis.AG

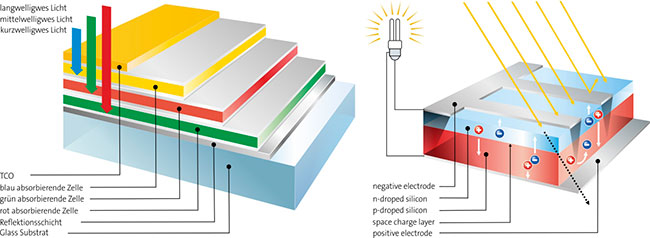

technische Grafik, der Schnitt durch eine Triple Solarzelle mit Blauabsorbierender, Grünabsorbierender und Rotabsorbierender Schicht. Daneben eins Schnittgrafik einer Solarzelle mit Stromfluss zwischen n-dotierter Schicht und p-dotierter Schicht.

Aufbau einer Triple-Solarzelle mit blauabsorbierender, grünabsorbierender und rotabsorbierender Schicht. Daneben: Photovoltaischer Stromfluss in einer Solarzelle allgemein. Kunde: Solargrafik.AG

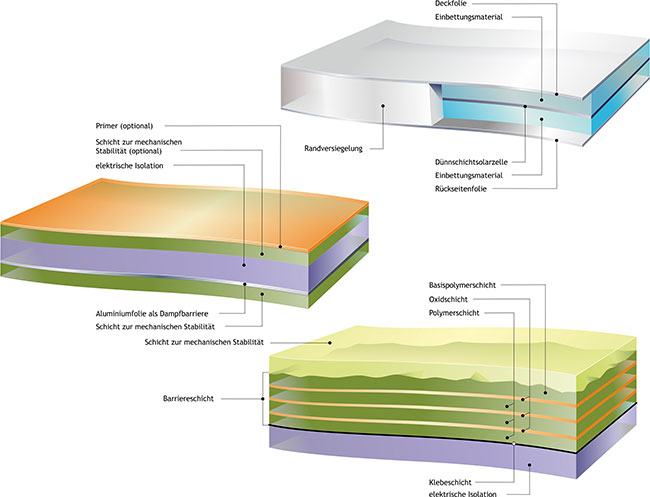

technische Illustration, die als Schnittgrafik den Aufbau flexibler Solarzellen erläutert. Das sind Deckfolie, Einbettungsmaterial Dünnschichtsolarzelle, Randversigelung und Rückseitenfolie. In einigen Fällen kommen auch Primer, Dampfbarrieren und Schichten zur mechanischen Stabilität zum Einsatz.

Technische Illustration, die hier als Schnittgrafiken den Aufbau flexibler Solarzellen erläutern, welche Deckfolien, Einbettungsmaterialien und Randversiegelungen aufweisen. In einigen Fällen kommen auch Primer, Dampfbarrieren und Schichten zur mechanischen Stabilität zum Einsatz. Kunde: PICON Solar

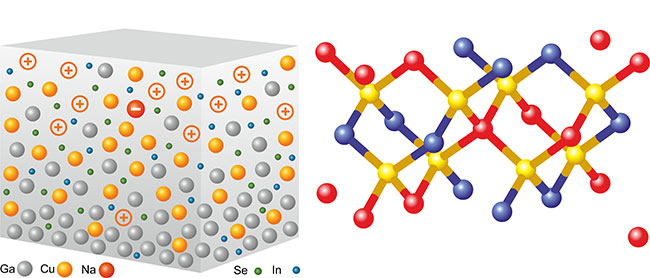

Die Grafik zeigt in zwei Bildern die CIGS Kristallstruktur.

Die linke Grafik zeigt die Ladungsverteilung im CIGS. Die rechte Grafik illustriert die CIGS Kristallstruktur. Kunde: PICON Solar

Photovoltaik Anlagen

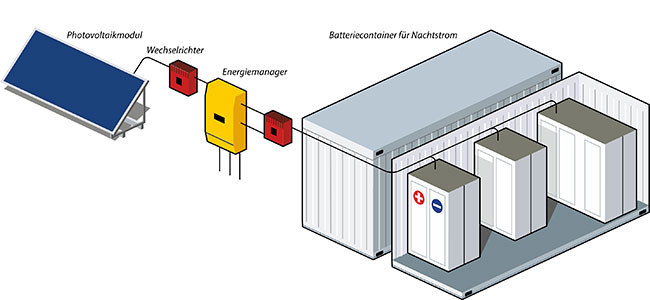

Perspektivische Ansicht einer Pv-Anlage mit Solarspeicher. Pv-Module, Wechselrichter, Energiemanager, Solarspeicher in Containern.

PV-Anlage mit Solarspeicher in Batteriecontainern für den Nachtstrom eines größeren Verbrauchers. Vektorgrafik. Kunde: Gentner Verlag

Grafik zur argumentation bei flexibelen Dünschichtmodulen.

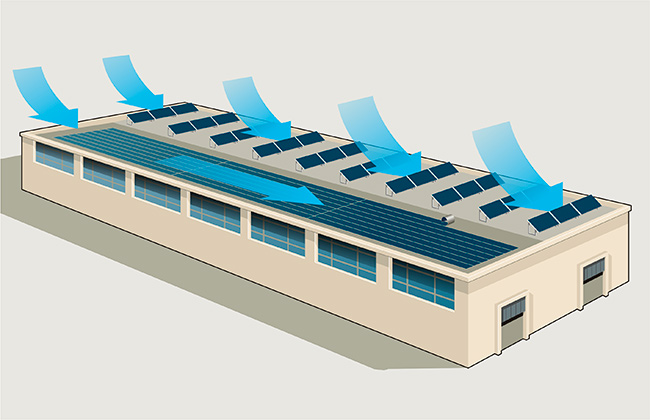

Ilustration zur Argumentation der Vorzüge flexibler PV-Dünnschichtmodule. Die flach verklebten PV-Module bieten dem Wind keine Angriffsfläche und eignen sich deshalb gut zur Montage auf statisch weniger stabilen Dachkonstruktionen. Vektorgrafik. Kunde: Parabel

...MEHR GRAFIKEN ZU FLEXIBLEN DÜNNSCHICHTMODULEN

Perspektivische Ansicht einer Pv-Anlage mit Energiemanager. Pv-Module, Wechselrichter, Energiemanager, Verbraucher, Solarspeicher und Netzeinspeisung

Perspektivische Darstellung des Blockschaltbildes einer Photovoltaik-Anlage mit PV-Modulen, Wechselrichter, Steuerung, Energiemanager und Solarspeicher. Kunde: UMES Energiesysteme
