Verbundkraftwerk


Das Diagramm vergleicht den Stromertrag einer PV-Anlage mit dem Verbrauch im Tagesverlauf bei der Nutzung von Solarbatterien.

Beim Verbundkraftwerk handelt es sich um einen Zusammenschluss mehrerer regionaler Energieerzeuger wie Windparks, Photovoltaik-Freiflächenanlagen oder Biomasse Kraftwerke in Verbindung mit Speicherkapazitäten in Form von Gas und Strom. Dieser neue Kraftwerkstyp funktioniert durch seine übergeordnete Kraftwerksteuerung der einzelnen Teilnehmer, wie ein konventionelles Großkraftwerk. Kunde: Parabel



Präsentationsfolie mit Tortendiagramm zeigt die Verteilung des Eigentums an installierter Photovoltaik-Leistung. 2,3% Sonstige EUV, 0,3% internationale EUV, 9,0% Projektierer, 0,3% Contractingunternehmen, 26,2% Gewerbe, 17% Landwirte, 0,3% Regionalerzeuger, 0,5% Sonstige, 13% Fonds/Banken, 0,2% Die großen Vier.

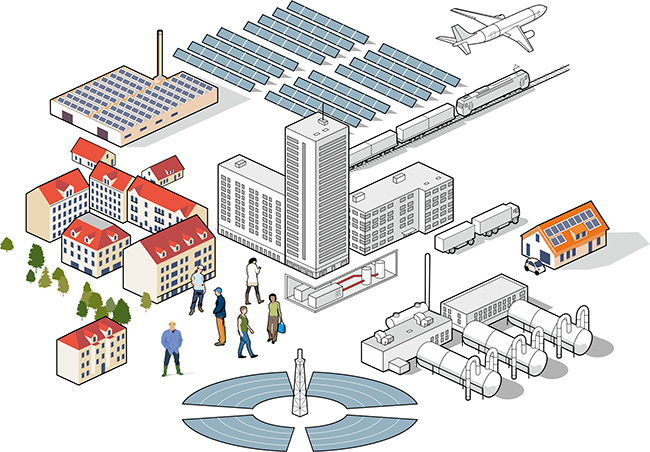

Die Grafik basiert auf der isometrischen Darstellung, die keine zusammenlaufenden Fluchtlinien und Verkürzungen aufweist. Der Vorteil liegt in der Flexibilität. Denn alle Elemente der ersten Grafik können in Folgende übernommen und untereinander neu kombiniert werden.



technische-Illustration, schnittgrafiken von Dünnschicht-Solarzellen.

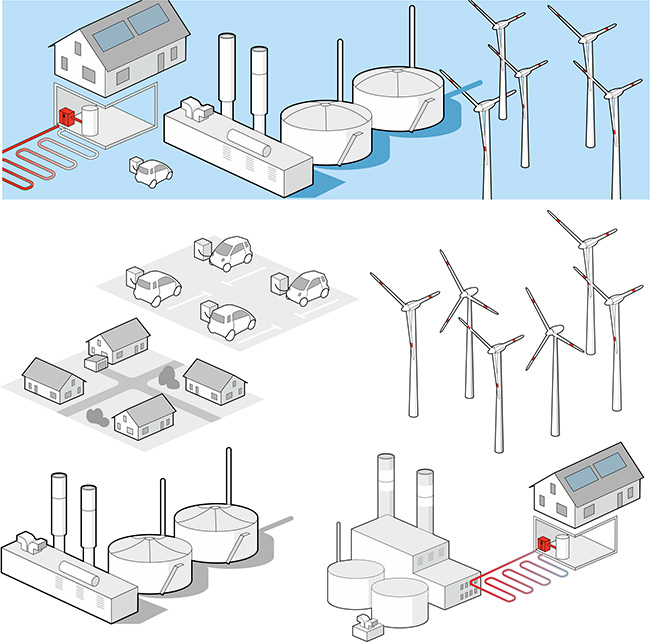

Unten weitere Beispiele verschiedener Elemente isometrischer Illustrationen.



Isometrie


Rückgang des Votovoltaik-Marktes. 2013 um -42%, 2014 um -45%

Preisentwicklung bei PV-Speichern. 2014 Minus 25,4%
