SOLARGRAFIK

SOLARGRAFIK ist spezialisiert auf den Bereich der Erneuerbaren und schöpft aus der engen Zusammenarbeit mit Verlagen wie CortexUnit, dem Forum Wohnenergie und Branchenverbänden.
Zudem nutzen Sie über 20 Jahre Erfahrung in der Sachillustration und der technischen Grafik für die herstellende Industrie und für verschiedene Buch-und Zeitschriftenverlage.

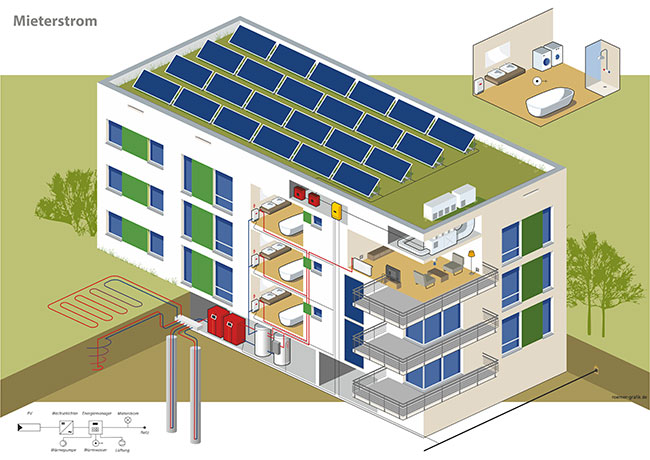

PV Anlage. Schnittgrafik eines Wohnhauses mit folgenden Komponenten: Erdwärmesonde, Erdkollektor, Wärmepumpe, Pufferspeicher, Pv-Module und Wechselrichter unter dem Dach, Wärmerückgewinnung in der Lüftungsanlage und elektrische Warmwasseraufbereitung

Photovoltaik

Illustration "Mieterstrom". Mehrteilige Magazin-Serie zur praktischen Anwendung der Photovoltaik. Kunde: Photovoltaik Magazin.

Im Wohnungsbau, im Gewerbebetrieb oder im Handel. Oft stehen Dachflächen ungenutzt zur Verfügung. Dabei können PV-Anlagen den Stromverbrauch erheblich senken oder zur Aufwertung des Raumklimas beitragen, wenn sie zum Beispiel Lüftungsanlagen mit Energie versorgt. Photovoltaik kann einen erhöhten Warmwasserbedarf sichern, kann Kühlaggregate antreiben oder im Verbund mit Wärmepumpen heizen. Der Eigenverbrauch von Elektroenergie senkt die Betriebskosten heute und in der Zukunft. Die Grafikserie zeigt elf Beispiele.

...PV FÜR ARCHITEKTEN UND PLANER

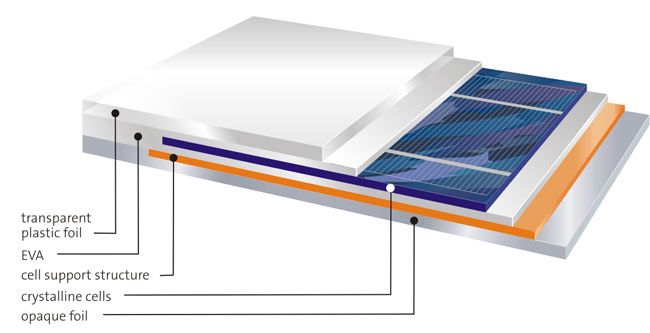

Schnittdarstellung zeigt den Schichtweisen Aufbau einer Solarzelle

Technische Illustration. Diese Schnittdarstellung zeigt den Aufbau einer Solarzelle in Schichten. Kunde: SOLARPRAXIS

...MEHR PV, SOLARZELLEN, AUFBAU UND HERSTELLUNG

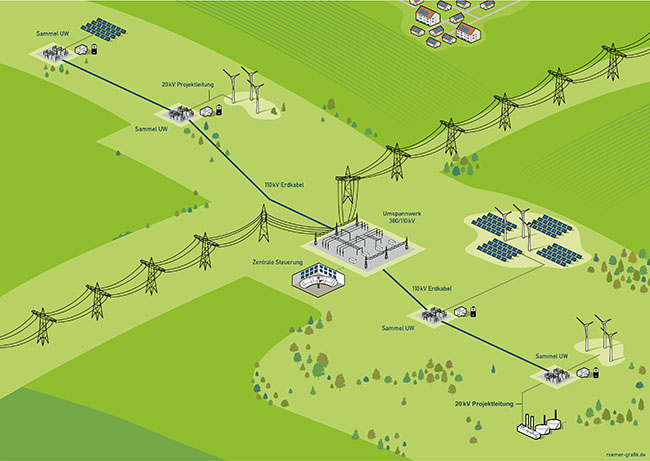

Darstellung des Verbundkraftwerkes Prignitz I der Parabel GmbH als Isometrische Illustration. Da Parabel künftig weitere KWs dieser Art plant, bot sich die Isometrie an. Denn alle Elemente der ersten Grafik können in Folgende übernommen und untereinander neu kombiniert werden. Ein Verbund moderner, dezentraler Energieerzeuger übernimmt die Aufgaben eines herkömmlichen Kraftwerkes. Als regelbare Einheit kombiniert es Windkraft, Photovoltaik und Biomasse KWs mit Speicherkapazitäten und stellt damit hohe Vollast, Grundlast und Regelenergie zur Verfügung. Kunde: PARABEL

...MEHR GRAFIKEN ZUM VERBUNDKRAFTWERK

Solarthermie

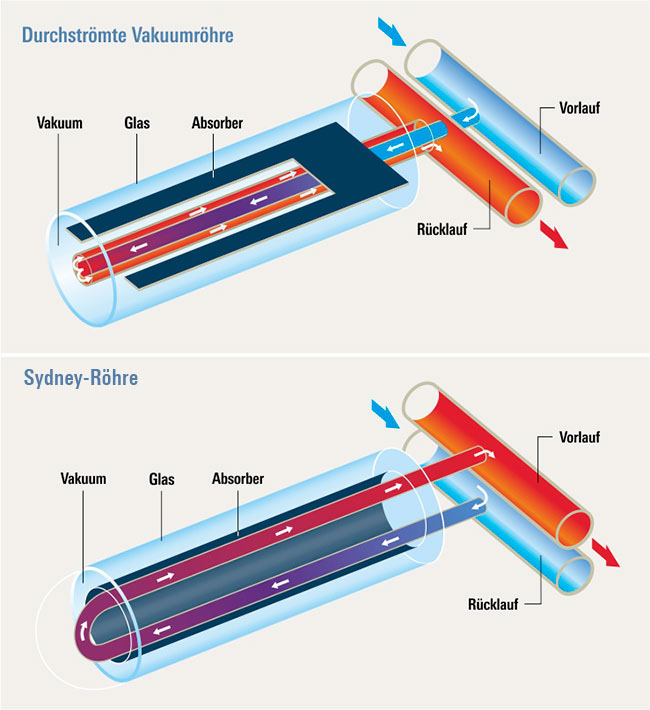

Schematische Schnittgrafik. Die Grafiken zeigen zwei verschiedene Bauformen durchströmter Vakuumröhren. Darunter die Sydney Röhre. Kunde: Stiftung Warentest. Ratgeber Solarwärme.

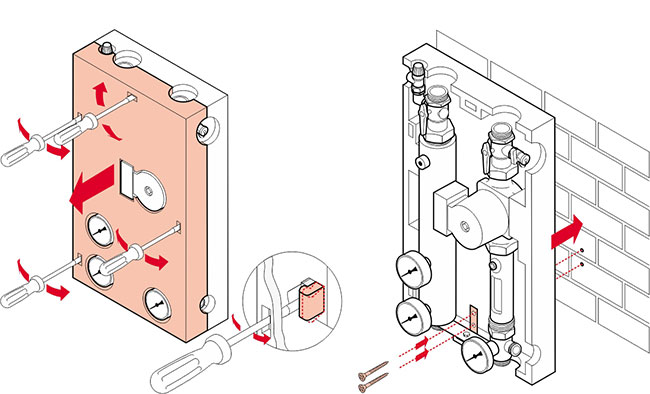

Illustrationen zu einer Montageanleitung einer Solarstation. Liniengrafik, farbig unterlegt.

Montageanleitung. Vektorgrafiken zur Illustration von Montageabläufen. Kunde: Tacosol

...MEHR GRAFIKEN ZUR SOLARTHERMIE UND SOLARTHERMISCHEN ANLAGEN

Wärmepumpen

Illustration Wärmepumpe. Auf einem Poster sind um eine Wärmepumpe herum folgende Anlagenteile gruppiert: Wärmerückgewinnung durch Lüftung, Außenluftwärmepumpe, Flächenerdwärmeabsorber, Grundwasserbrunnen und Sonde, Kaminofen, Sonnenkollektor, Holzkessel und Solarspeicher, Bauteilerwärmung, Plattenheizkörper, Fußbodenheizung, Trinkwasssererwärmung und Wandflächenheizung.

Posterillustration Wärmepumpe. Um eine Wärmepumpe herum sind die möglichen "Mitspieler" einer Wärmepumpenanlage gruppiert: Wärmerückgewinnung durch Lüftung, Außenluftwärmepumpe, Flächenerdwärmeabsorber, Grundwasserbrunnen und Sonde, Kaminofen, Sonnenkollektor, Holzkessel und Solarspeicher, Bauteilerwärmung, Plattenheizkörper, Fußbodenheizung, Trinkwassererwärmung und Wandflächenheizung. Kunde: CortexUnit Verlag

...MEHR GRAFIKEN ZU WÄRMEPUMPEN UND ANLAGEN

technische Grafik Wärmerückgewinnung und Wohnungslüftung. Das Poster zeigt um ein Zentralgerät herum folgende Anlagenteile: Fortluft aus dem Dach, Abluft aus der Küche, Abluft aus dem Bad Abluft Wirtschaftsraum, Zuluft Kinderzimmer, Zuluft für die Schlafräume, Zuluft zum Wohnbereich und Außenluftzufuhr.

Posterillustration Wärmerückgewinnung und Wohnungslüftung. Um ein Zentralgerät zur Wohnungslüftung herum sind die Bereiche der Fortluft, der Abluft, Zuluft und der Frischluft dargestellt. Kunde: CortexUnit Verlag

...MEHR GRAFIKEN ZU WOHNRAUMLÜFTUNG

BIOMASSE

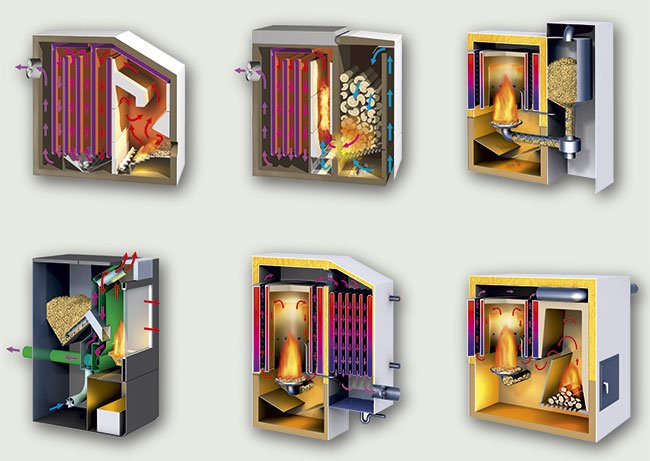

technische Illustration,Schnittgrafiken Heizkesselbauformen.

Bauformen bei Pellet- und Holzheizkesseln. Einfache Schnittdarstellungen zur Funktionsbeschreibung luft- und wassergeführter Kessel. Kunde: Solarpraxis

...MEHR GRAFIKEN ZU PELLET; HEIZKESSELN UND BIOGASANLAGEN
